随着科技与工业水平的突飞猛进，触摸液晶屏类电子产品逐步成为我们生活、工作中不可或缺的重要组成元素。科技的发展使得人们对电子产品的质量要求日益提高，而触摸液晶屏作为电子产品的重要组成部件，其质量直接关乎电子产品的性能及外观。在液晶屏、手机触摸屏玻璃等薄板类电子产品的生产过程中，由于生产工艺等客观因素等，无法完全避免各种各样的缺陷（如气泡、结石、亮点、屏幕划伤、玻璃屏幕污点、污质、玻璃屏幕尺寸、崩边、缺角、手机触摸玻璃屏幕坏点等）的产生。液晶屏表面缺陷检测系统能够快速直观的检测液晶屏表面的各种缺陷，代替传统的人眼检测，提高了生产和工作的效率。

一、检测项目概况

针对MACBook LCD屏的进行质量检测，替代原有人工检测方式。

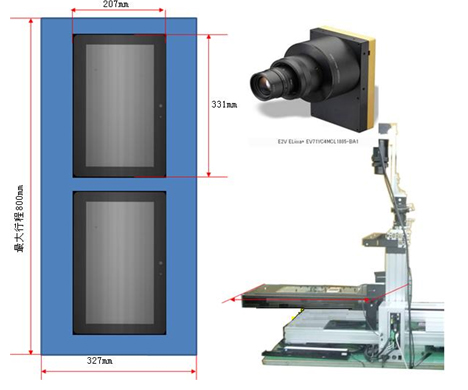

如图1所示,采用线阵相机将LCD屏架设到运动平台上，进行LCD屏质量检测。

判断LCD屏表面是否有异物、划伤、异色、凸包、凹痕、针孔、毛边、亮点。

二、客户需求

检测LCD屏尺寸：331.34mm*207.09mm;

检测最小缺陷尺寸：0.02mm2;

三、MacBook LCD屏质量检测系统方案详细设计

针对LCD屏检测，采用线阵相机配合条形光源，扫描可以判断。

检测流程设计：

1、将MACBook 打开成180°，将LCD屏水平放置在载物台上;

2、开始检测：载物台移动，相机开始采集图像;

3、采集结束后，载物台复位;

4、检测软件：分析LCD屏质量情况;

5、根据分析结果给出产品的Good、NG评判结果;

6、操作员：根据结果进行分仓操作和复检操作;

3.1、算法实现原理

A)黑点

B)异物

C)划伤

D)气泡

E)异物

3.2检测项目及判定规格
