机器视觉

金属板有无检测

产品分类: 存在/缺失
    项目检测的对象是有板孔的板,检测内容是看其板孔有没有打入铆钉,检测对象具体示意图如图1-1所示
    订购热线:021-61848028

      一、项目目标

      项目检测的对象是有板孔的板,尖刀视检测内容是看其板孔有没有打入铆钉,检测对象具体示意图如图1-1所示

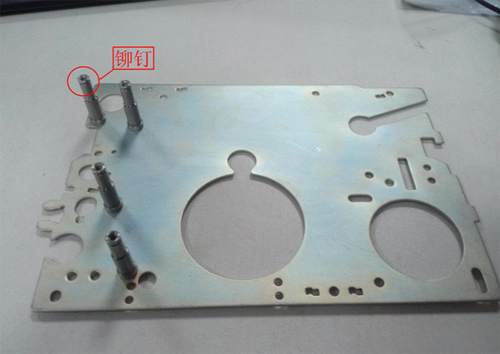

      图1-1 板上铆钉示意图

      图1-1 板上铆钉示意图

      ▲目标:

      1 检测板孔是否已打入铆钉

      2 检测板孔有没有漏打铆钉

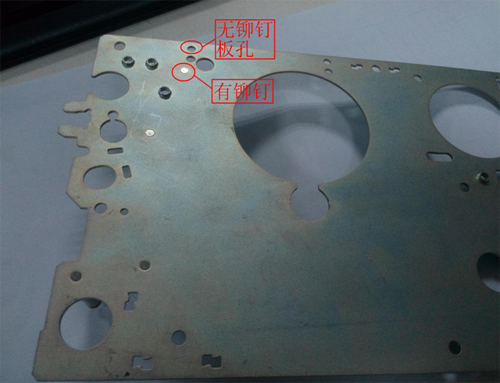

      图1-2 有无铆钉板孔对比

      图1-2 有无铆钉板孔对比

      ▲检测原理:

      1 根据板、板孔以及打入铆钉的板孔三者之间的透光性的不同来区分

      2 根据打入铆钉的拍摄图与未打入铆钉的拍摄图进行比对来识别

      二、系统介绍

      2.1系统原理

      视觉系统由视觉硬件设备及视觉软件两部分组成,硬件设备包括:PC机、相机、镜头、光源、检测对象以及机械结构等。相机和镜头获取检测对象的图片;光源对拍摄效果的影响很大,直接影响处理效果;机械结构主要是对所测对象位置的调整以及传送。

      图2-2 视觉系统检测过程

      图2-2 视觉系统检测过程

      图2-2 视觉系统检测过程,其检测原理是:通过相机来获取检测对象的图像,再对所得到的图片进行分析处理,输出一个我们所想要的结果或者产生一个对检测对象的动作。

      2.2系统测试结果

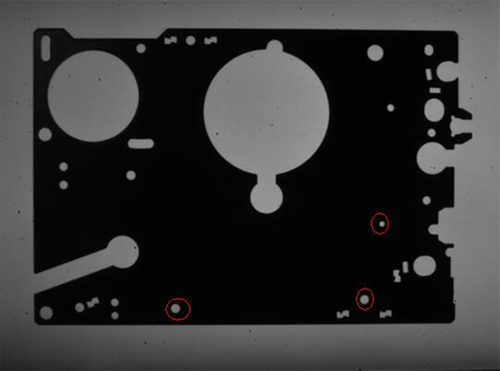

      图2-3是没有铆钉状态下拍摄的板及板孔的状态,黑色部分是不透光的板,稍亮的部分是透光的板上的板孔,只有板孔才可以打入铆钉。图中用红色圈到的板孔是即将打入铆钉的孔。

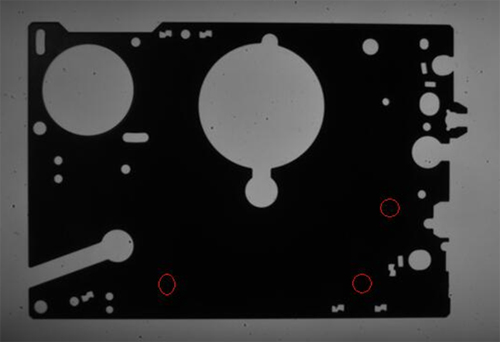

      图2-4是已打入铆钉板的拍摄图,红色圈住部分,是我们根据图2-3,肉眼比对,得到的铆钉打入板孔的一个位置,方便我们同处理结果比对。

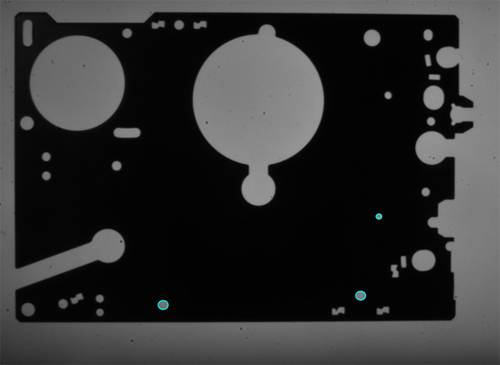

      图2-5是我们对图2-3和2-4进行处理得到的已打入铆钉的具体位置,我们把处理结果直接标定在图2-3上。通过几幅图的比对,更能直接准确反映出我们的处理效果。

      图2-3未打入铆钉拍摄图

      图2-3未打入铆钉拍摄图

      图2-4已打入铆钉拍摄图

      图2-4已打入铆钉拍摄图

      图2-5 已打入铆钉识别图

      图2-5 已打入铆钉识别图
