液晶屏污点划痕质量检测

一、检测项目概况

针对MACBook LCD液晶屏进行污点划痕质量检测，替代原有人工检测方式。

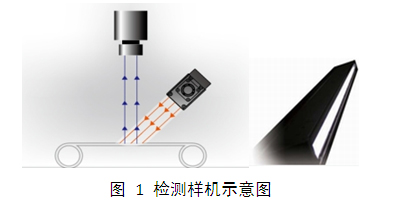

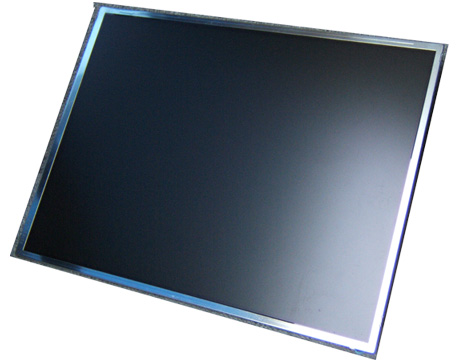

如图1所示,采用线阵相机将LCD屏架设到运动平台上，进行LCD屏质量检测。

判断LCD屏表面是否有异物、划伤、异色、凸包、凹痕、针孔、毛边、亮点。

二、客户需求

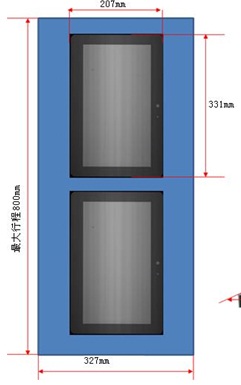

检测LCD屏尺寸：331.34mm*207.09mm;

检测最小缺陷尺寸：0.02mm2;

三、MacBook LCD屏质量检测系统方案详细设计

针对LCD屏检测，采用线阵相机配合条形光源，扫描可以判断。

检测流程设计：

1、将MACBook 打开成180°，将LCD屏水平放置在载物台上;

2、开始检测：载物台移动，相机开始采集图像;

3、采集结束后，载物台复位;

4、检测软件：分析LCD屏质量情况;

5、根据分析结果给出产品的Good、NG评判结果;

6、操作员：根据结果进行分仓操作和复检操作;

3.1、算法实现原理

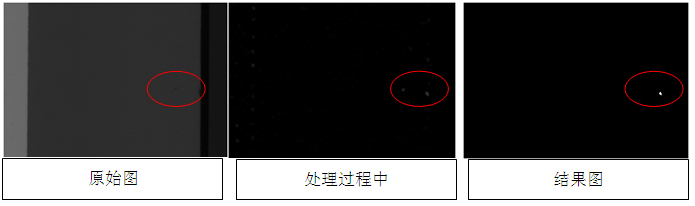

A)黑点

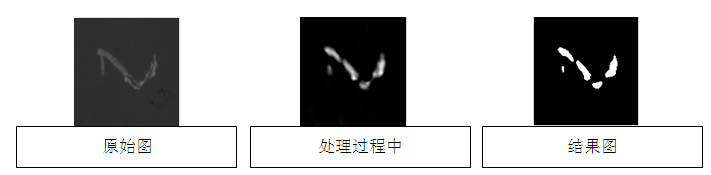

B)异物

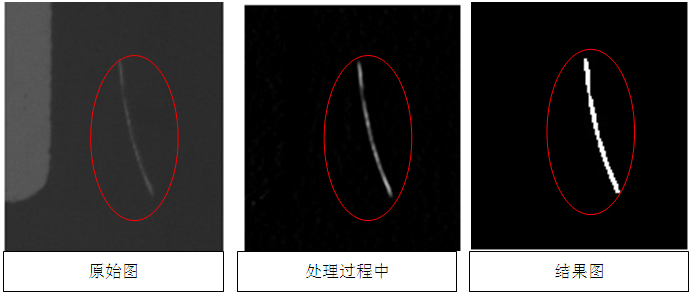

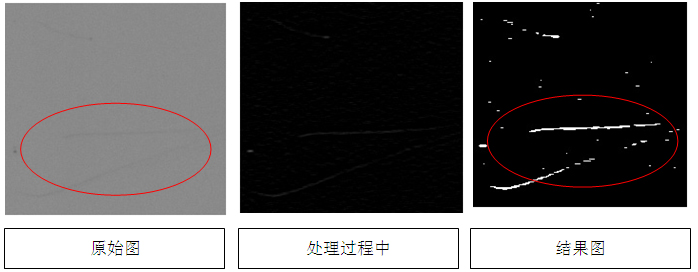

C)划伤

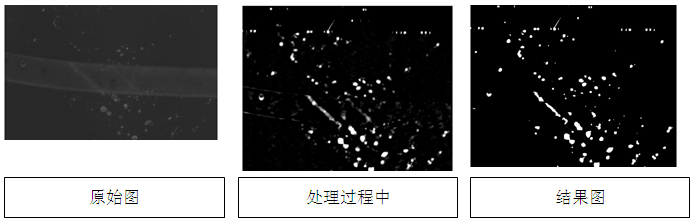

D)气泡

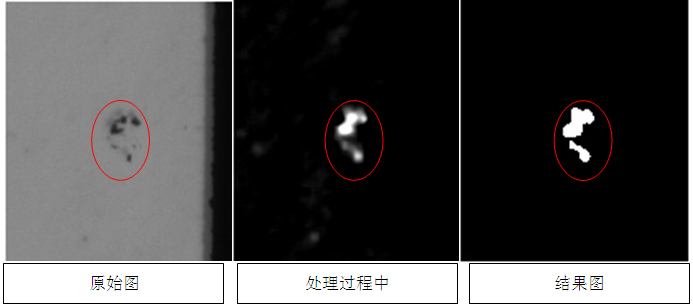

E)异物

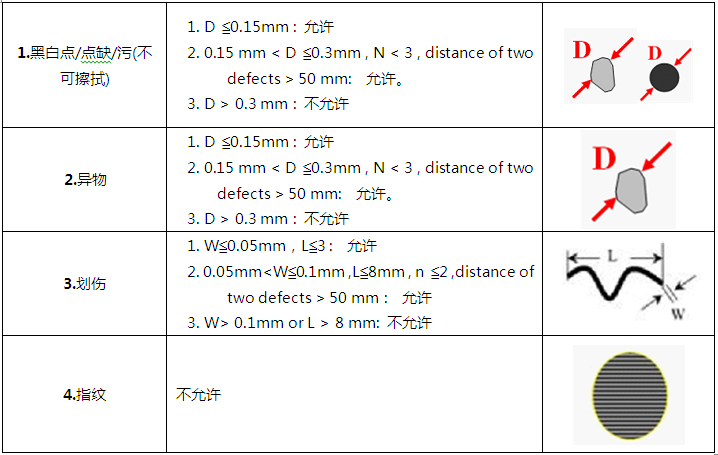

3.2检测项目及判定规格

3.4 结论   划痕与污点、边缘与印痕、崩边缺陷定位检测，轮廓追踪和分析，3个像素深度可检测
