模具监视保护器

  注塑机模具保护器主要的功能是防止模具损坏、防止混入不良品、缩短成型循环时间,已经成熟广泛的应用在注塑机上,基本形成了标配,得多客户的忠实喜爱。奉信技术极客工匠精神,高清精度、高速处理、小巧轻便、操作简单,更自由选择的模具保护监测器诞生!


    注塑机保护器主要是用于工业生产时保护模具的,它在模具的生产过程中为了保护模具是否安全合模,如果设备检测不到信号,就不会进行下一个指令动作,从而提醒操作者,避免损坏模具。它会根据视觉检测结果,如果有跳铁屑出来的话会停止模具动作。如果顶针板没有复位,那么,没有信号传给注塑机,注塑机就没有动作,模具就没法合模,从而起到保护模具的作用;如果模具保护器,顶针板若没有复位,在顶针板动作时间之后,模具就可以合模了,从而将型腔、型芯等破坏。
 功能是防止模具损坏、防止混入不良品、缩短成型循环时间,已经成熟广泛的应用在注塑机上。


注塑机保护器的用途:
1、注塑机保护器适用于多色机、立
式机、及千吨大型机。

2、傻瓜化操作界面,对普通操作工人无特殊要求。
3、对自动插件的设备更能体现其优点,插件不到位、插件料少等。
4、非接触检测方式,可监视带静电的成型品。
5、注塑机保护器可检测多色产品的色料比例是否异常。
6、防止次品连续出现。

7、顶针折断或复位不到位检测。
8、滑块到位检测。
9、注塑机保护器模穴内外异物检测。
10、检测速度0.01秒,双相机0.1秒。
11、一指操作培训新模板,忽略设置无需再设定。
12、可忽略任意位置的检测区域,将干扰彻底消除。
13、注塑机保护器安全门开关消除报警,安装门动作自动复检,保证模具安全。

注塑机保护器在生产中的功能:
1、可根据生产的需要进行监测区域设定,对多型腔及特殊镶件位置进行监测。
2、对每个区域独立调整敏感度,适用于深型腔及多穴的调整,防止错误报警。
3、注塑机保护器操作简单,可通过触摸屏控制设定参数画面,自动监视模具开关模状况。
4、处理速度快,所用高速高清晰度数字相机,检测精密,位置检测可到0.05毫米,判定处理时间为0.02秒。
5、可针对不同模具存储相应文件,调用简单方便,同时NG画面可自动存储,有利于品质追踪。
6、注塑机保护器采用机器视觉传感器,运行稳定、可靠,拥有高超性能。



     ADS-5000系列模具监视器

有效保护模具安全,降低模具维护成本,减少人员投入、保障产品交期。新一代模具监视保护器追求操作便利,性能稳定,具有红外技术满足不断发展的各类高低端模具应用。

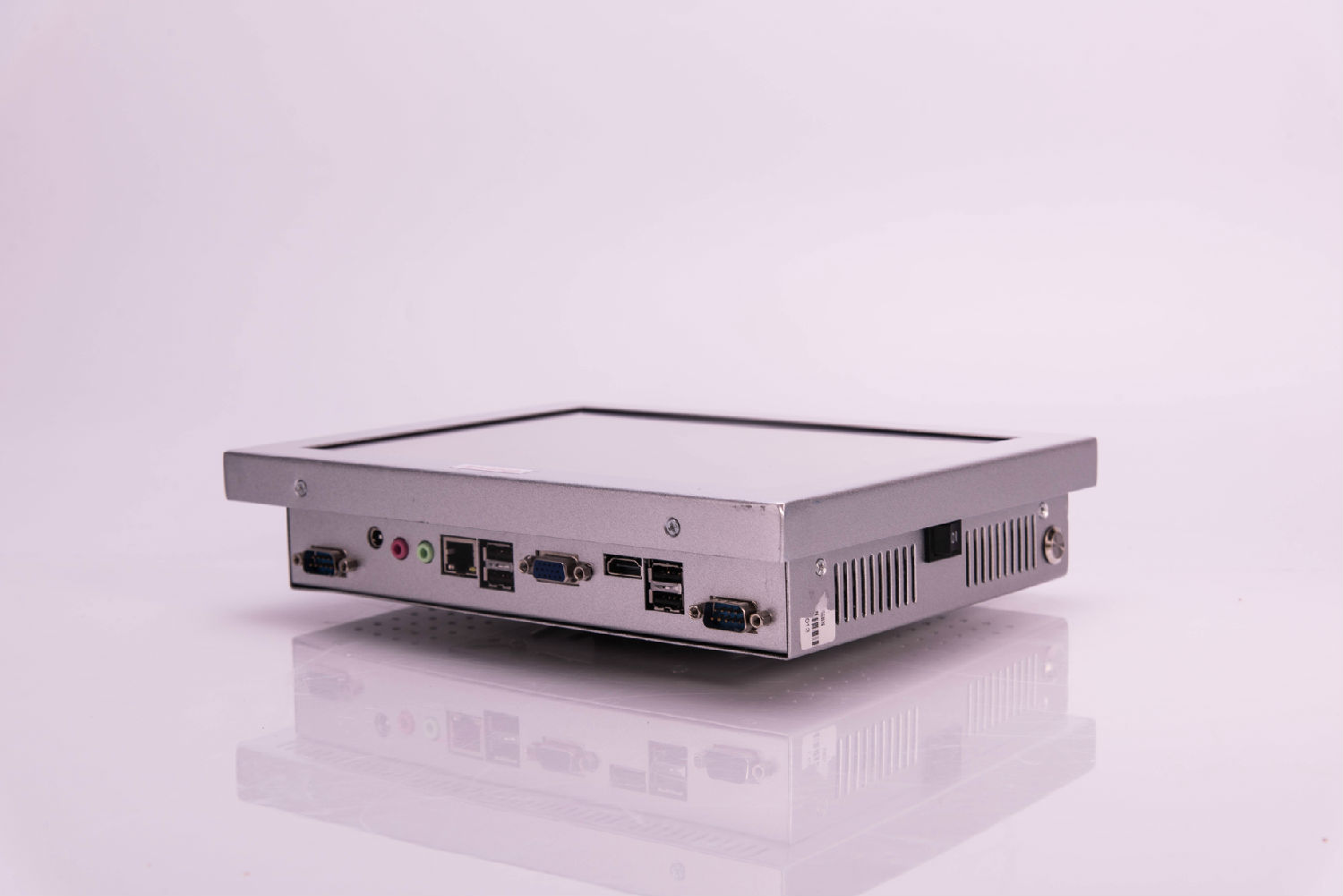

   ADS-501X模具监视器

   性能指标

   相机像素:130万像素

   处理时间:min0.05

   周围温度:-15-60

   光源:红外光源或高亮可见光

   功率:100w

   相机个数:支持14个相机

   主机尺寸:300mm*220mm*35mm

   触屏尺寸:325mm*260mm*56.8mm

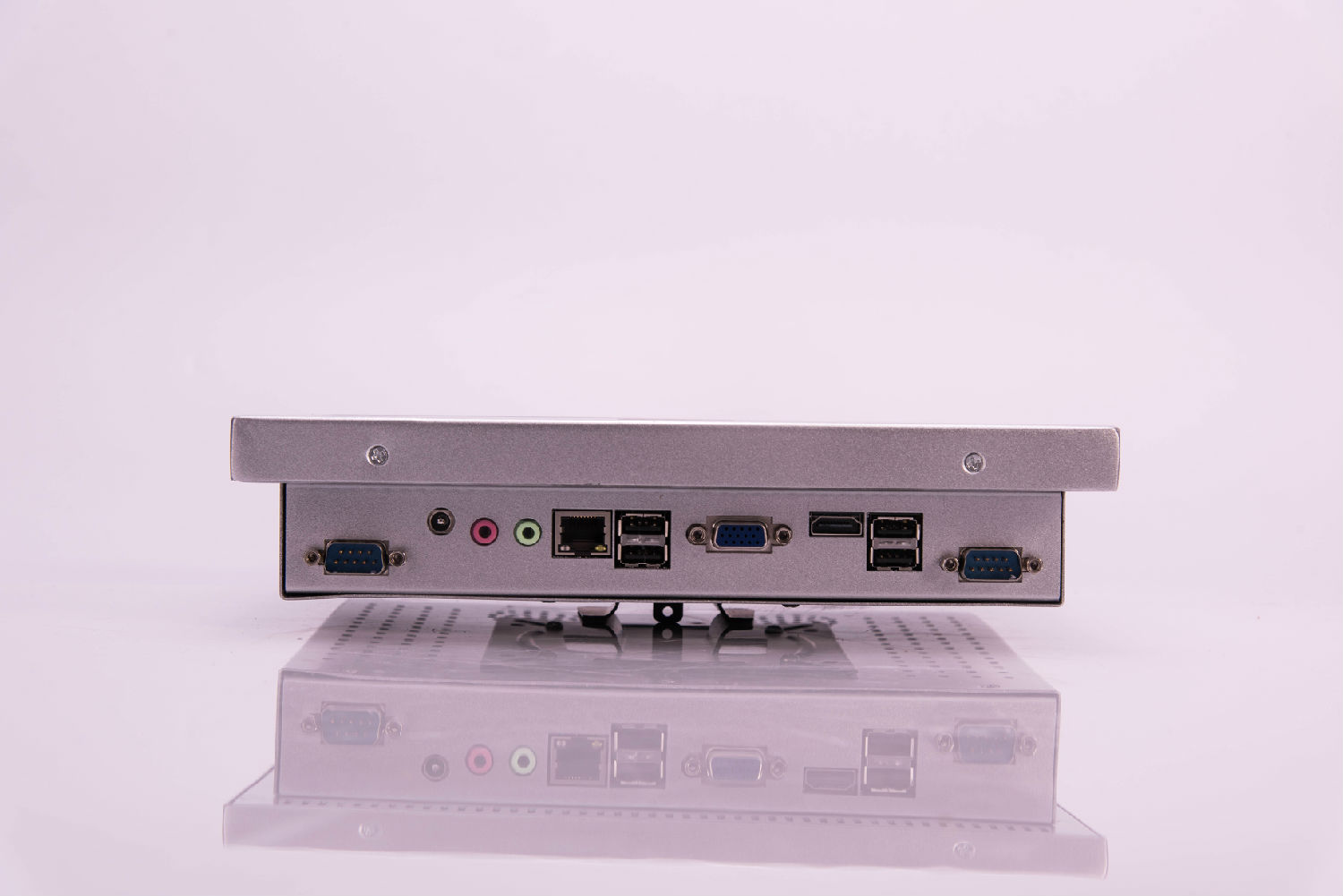

  ADS-505X模具监视器:

  性能指标

  相机像素:500万像素

  处理时间:min0.05

  周围温度:-15-60

  光源:红外光源或高亮可见光

  功率:100w

  相机个数:支持14个相机

  主机尺寸:300mm*220mm*35mm

  触屏尺寸:325mm*260mm*56.8mm



能描述:

    第一次拍照:即在开模后产品未被顶针顶出时的瞬间拍照,确认产品有无严重缺陷不良或者另一半模具有无粘膜。

    第二次拍照:即在产品被顶针顶出后合模前的瞬间拍照,确认模穴外部有无产品粘膜和异物残留,以及顶针和块有没有到位,任何一种情况出现,模具保护                     器都能准确无误的判断出来,并控制成型机禁止合模同时发出异常报警。此外还增加安全门报警消除和安全门动作复检功能。



模具保护器视频体验
