1、项目目标

项目计划通过系统实现以下功能：

1. 手机板面的表面字符印刷质量检测。

2. 手机板面的划痕污点等表面缺陷检测。

3. 手机板面的形状检测。

4. 视觉检测后，机器人自动分拣。

智能自动检测系统可以减少人工，提升质量，提高生产效率，形成产品质量和企业的核心竞争力。

2、系统介绍

2.1系统原理

系统由机械结构与机器人及视觉检测系统组成，具体如图2所示：

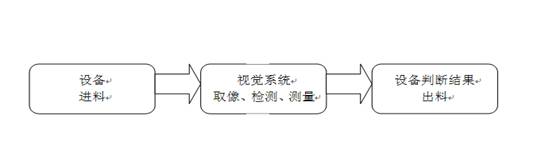

图二 系统组成

产品进入生产线，经过视觉系统的处理，给出一个决策。

图三 视觉系统组成

图3是视觉系统的组成，其检测原理是：通过电控模块输出触发信号，系统收到工作到位触发信号后，自动采集图像，针对此系统开发的图像处理软件实时对采集到得图片根据客户提出的工艺标准进行处理和分析，并将处理结果输出至报警控制系统。

2.2系统测试结果

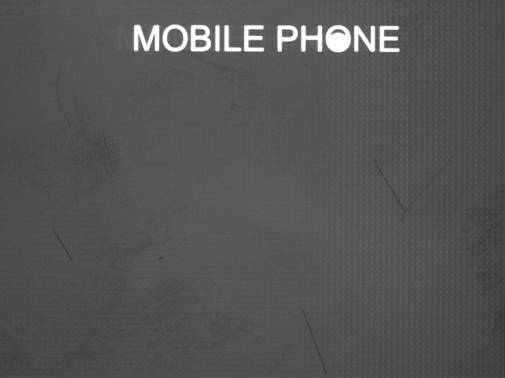

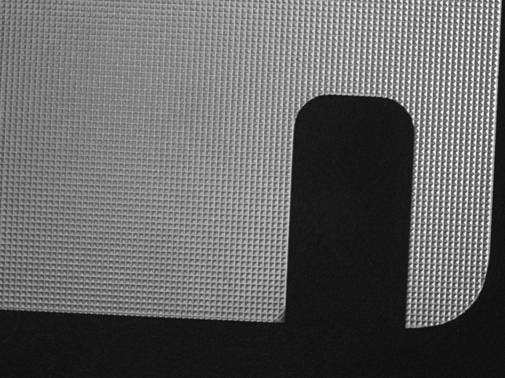

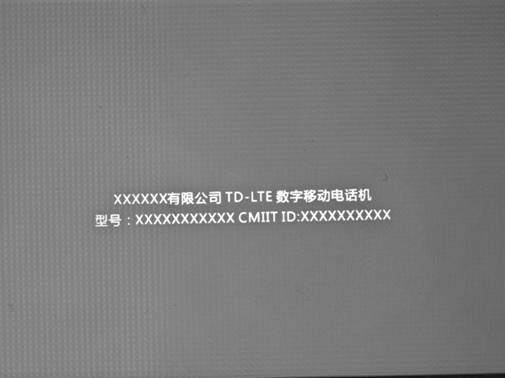

下述是样品检测测试结果：

2.3 软件测试结果

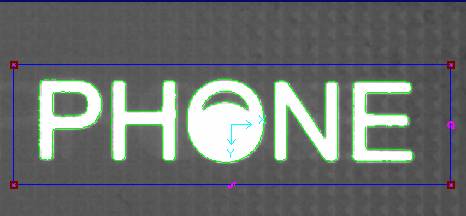

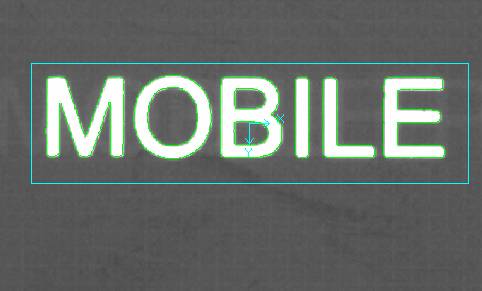

1.字符质量检测

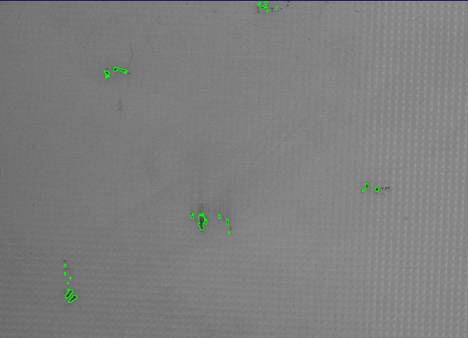

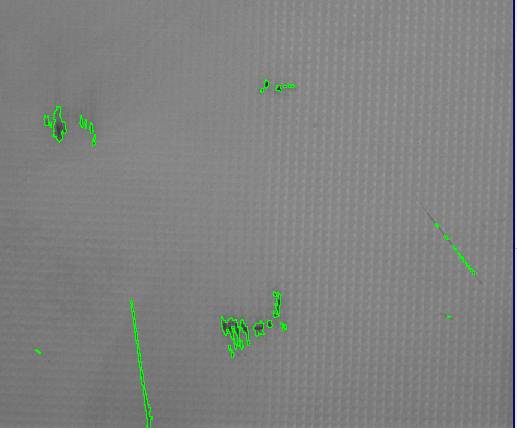

2.表面划痕脏污等缺陷检测

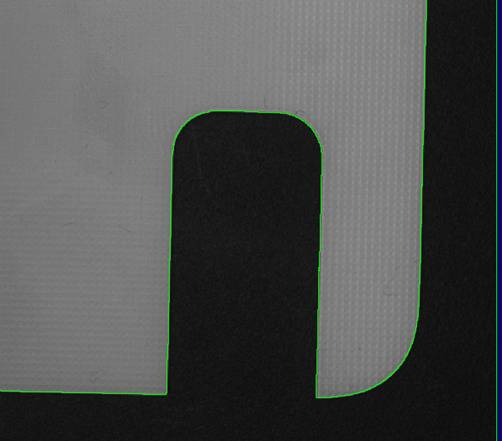

3.形状检测

手机背板在线检测现场操作视频
